스펙트럼에서 나오는 안테나도 있고,
그 밖에 전형적인 TV전파수신안테나 같이 생긴 안테나도 있던데
그나마 이것들도 꼬리에 달린 소자 수에 따라 20CR 12CR 어쩌구하던데요..
UHF 안테나를 설치하려면 먼저
(1) 수신하려는 전파를 송신하는 곳의 위치와
(2) 송신채널을 알아야 하며
(3) 안테나의 설치위치와 송신소사이에 방해물이 없어야 합니다.
1. UHF안테나는 Low 채널용, HIGH채널용, 겸용의 3가지가 있습니다
주파수가 300MHZ이상인 전파를 UHF(초단파)라고 합니다.
일반적으로 안테나는 수신하려는 전파의 파장의 1/2 또는 1/4일 때 가장 효율이 좋다고 알려져 있습니다.
따라서, 안테나를 설계할 때는 수신하려는 채널대의 중심채널의 주파수에 맞춰설계합니다.
즉, 중심채널 주파수에 해당하는 전파의 파장의 1/2 또는 1/4 길이의 소자를
수직 또는 수평으로 세워 전파를 수신하게 됩니다.
UHF전파는 주파수 대역폭이 큰 편이므로 낮은 채널과 높은 채널의 주파수 차이가 큽니다.
따라서, 중심주파수로 부터 멀리 떨어진 채널은 중심주파수와 주파수 차이가 크므로
수신감도가 떨어질 수 있습니다.
따라서, 수신상태를 최적의 상태로 하기 위해서는
수신하려는 채널을 알고, 안테나를 선택해야 합니다.
채널에 따라 Low 채널용, HIGH채널용, 겸용 안테나 중에서 한가지를 골라야 겠지요.

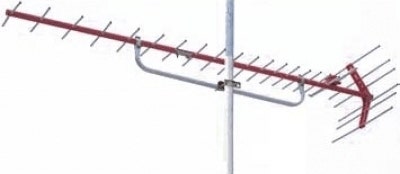

2. 야기 안테나는 값싸고, 수신성능이 매우 뛰어난 안테나 입니다.
질문자님께서 첨부한 안테나 사진중 2,3번째는 야기안테나라고 합니다.
UHF용 안테나는 소자의 크기가 작아 설치하기도 부담이 없으며,
성능또한 매우 우수한 안테나 입니다.
뒤쪽에 벌어진 모양의 부분이 반사기이며
안테나선을 연결할 수 있는 둥근캡이 달린 알미늄 막대 1개가 실제 안테나 입니다.
그 앞쪽에 있는 10여개의 막대들은 전파를 더욱 강력하게 수신할 수있도록 하는
장치로 이해하면 됩니다.
이 막대의 갯수가 많을 수록, 수신이득이 높아져 수신감도가 좋아지지만,
안테나가 방향을 타기 쉬워서 조금만 방향이 맞지 않아도 수심감도가 떨어지게 됩니다.
UHF안테나를 설치할 경우에는 안테나의 앞쪽을 송신안테나가 있는 쪽으로 맞춰주어야 합니다.
소자수가 많을 수록 더욱 신경써서 맞추어 주어야 합니다.
주변에 높은 건물이나 산이 있을 경우는 좋은 화질을 기대하기 어렵습니다.
3. 서울의 경우라면 LOW채널 전용 안테나가 바람직합니다.
서울 관악산에서 송신하는 채널은 13 ~ 18번 까지의 Low채널을 사용하는데
이 low 채널에 최적화하여 설계된 안테나가 있습니다. (일명 관악산안테나라고 합니다. )
이 안테나는 수신주파수가 낮기 때문에 다른 UHF안테나 보다 안테나 소자의 길이가 약간 더 깁니다.
( 남산에서 송신하는 UHF채널을 수신하려면 high채널용 안테나가 필요합니다. )
4. 높은 채널의 UHF을 수신하는 지역이라면 일반용 UHF안테나를 사용하면 됩니다.
물론, 시중에는 Low채널 High채널 겸용 안테나도 있기는 하지만
(1) 겸용안테나는 소자의 길이가 긴 것과 짧은 것이 섞여 있어서 안테나의 구조가 더 복잡하며 설치도 좀 더 번잡합니다.
(2) 대부분의 지역은 LOW채널, 또는 HIGH채널 전용 안테나만으로도 모든 지상파 채널을 수신할 수 있습니다.
( 즉, 같은 지역에서 LOW채널과 HIGH채널을 동시에 사용하는 경우는 거의 없습니다. )
따라서, 겸용안테나 보다는 수신체널에 따른 전용안테나 사용이 더 효율적이라고 할 수 있습니다.
5. 안테나의 성능은 큰 차이가 없다고 봐야합니다.
전자공학의 발달로 인하여 성능좋은 UHF안테나의 스펙이 명확하게 밝혀져 있으며
제조사에서 안테나를 만들때는 이들 스펙에 충실하게 안테나를 만들기 때문에
제조사별 안테나 성능의 차이는 그다지 크지 않다고 봐야 합니다.
그것 보다는 안테나의 성능은 아래 사항에 따라 더 크게 좌우 됩니다.
(1) 안테나의 방향 - 송신안테나가 있는쪽을 향하게 설치하여야 하며, 바람들에 의해 움직이지 않도록 해야 합니다. 특히, 안테나의 반사기가 송신안테나쪽을 향하지 않도록 주의해야 합니다. (즉, 꺼꾸로 설치하면 안됩니다. )
(2) 설치위치 - 높은 곳이 좋으며, 송신안테나와 수신안테나 사이에 큰 장애물이 없는 곳이 좋습니다.
특히, 가까운 곳에 높은 건물등의 장애물이 있을 경우는 수신감도가 매우 떨어집니다.
)
(3) 수신채널과 맞는 안테나를 선택해야 합니다. ( 매우 중요합니다. )
(4) 안테나 연결선, 커넥터등을 확실하게 연결해야 하며, 바람에 의해서 안테나선이 날리지 않도록 잘 고정해야 합니다.
(5) 물론, 안전사고가 발생하지 않도록 견고하게 설치해야 겠지요.
6. HDTV전용안테나에 대해서.....
HDTV용 전용안테나가 특별히 따로 있는 것은 아닙니다.
수신채널이 맞다면 일반 UHF 안테나로도
HDTV와 일반TV방송을 모두 수신할 수 있습니다.
HDTV전용 안테나라는 것은 HDTV방송채널을 수신할 수 있다는 뜻이며,
과대선전이나 상술에 현혹되지 않는 것이 바람직 합니다.
7. 전파가 매우 약한 지역에서는 ......
송신소와 거리가 멀거나, 장애물이 많아 전파가 약한 지역에서는
야기안테나를 2개 또는 4개를 연결하여 수신감도를 높이는 방법이 있습니다.
일명 스택안테나라고 합니다. 잘못 연결하면 오히려 수신감도가 떨어지므로
스택안테나 설치에는 전문가의 도움을 받아야 겠지요...
